HiSAT-COT®控制1.0A线圈一体式降压DC/DC转换器“micro DC/DC”

XCL240系列是线圈和控制IC一体型的超小型（2.5mm x 2.0mm，h=1.04mm）降压DC/DC转换器。
通过集成控制IC和线圈，实现了小型化，只需添加两个外部电容器就可以配置节省空间的电源电路。简化了电路板布局，最大限度地减少了因元件放置和布线引起的故障和噪声。
输出电压可在0.8V至3.6V范围内以0.05V间隔进行内部设置。
HiSAT-COT控制的高速瞬态响应技术可以在负载波动期间将输出电压降至最低，非常适合FPGA和需要输出电压稳定性的设备等瞬时负载波动较大的应用。

(*)HiSAT-COT是特瑞仕为DC/DC转换器产品而独自开发的高速瞬态响应技术。最适用于要求高精度以及高安定度电源电压的集成电路。

特点

输入电压范围2.5V ~ 5.5V
输出电压0.8V ~ 1.0V (±20mV)
1.05V ~ 3.6V (±2.0%)
工作频率3.0MHz
输出电流1.0A
电流消耗25μA
效率90%(VIN=3.8V,VOUT=1.8V,IOUT=200mA)
控制方式HiSAT-COT控制
PWM/PFM自动切换
保护特性热关断
电流限制
短路保护
功能软启动
UVLO
CL放电
电容器兼容陶瓷电容器
工作环境温度-40℃~105℃

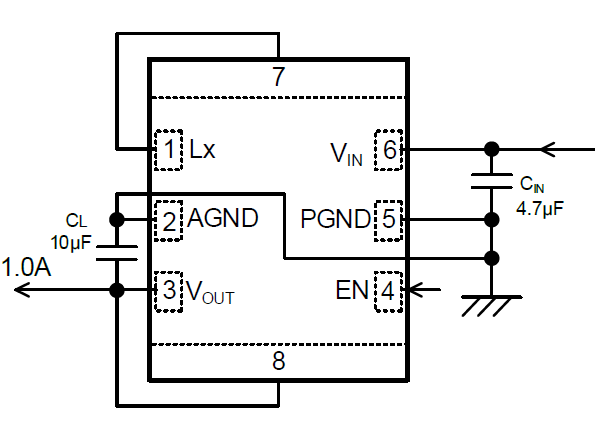

典型电路框图

技术文件

封装

封装名称 引脚数 个/Reel 外形尺寸（mm）
CL-2025-02 6 3,000 2.0 x 2.5 x 1.04

XCL240 系列型号列表

型号 样品 类型 输出电压 工作频率 封装 EDA 在线商店

XCL240B083FR-G

软启动时间：0.3ms 0.8V 3.0MHz CL-2025-02

XCL240B0L3FR-G

软启动时间：0.3ms 0.85V 3.0MHz CL-2025-02

XCL240B093FR-G

软启动时间：0.3ms 0.9V 3.0MHz CL-2025-02

XCL240B0M3FR-G

软启动时间：0.3ms 0.95V 3.0MHz CL-2025-02

XCL240B103FR-G

软启动时间：0.3ms 1V 3.0MHz CL-2025-02

XCL240B1A3FR-G

软启动时间：0.3ms 1.05V 3.0MHz CL-2025-02

XCL240B113FR-G

软启动时间：0.3ms 1.1V 3.0MHz CL-2025-02

XCL240B1B3FR-G

软启动时间：0.3ms 1.15V 3.0MHz CL-2025-02

XCL240B123FR-G

软启动时间：0.3ms 1.2V 3.0MHz CL-2025-02

XCL240B1C3FR-G

软启动时间：0.3ms 1.25V 3.0MHz CL-2025-02

XCL240B133FR-G

软启动时间：0.3ms 1.3V 3.0MHz CL-2025-02

XCL240B1D3FR-G

软启动时间：0.3ms 1.35V 3.0MHz CL-2025-02

XCL240B143FR-G

软启动时间：0.3ms 1.4V 3.0MHz CL-2025-02

XCL240B1E3FR-G

软启动时间：0.3ms 1.45V 3.0MHz CL-2025-02

XCL240B153FR-G

软启动时间：0.3ms 1.5V 3.0MHz CL-2025-02

XCL240B1F3FR-G

软启动时间：0.3ms 1.55V 3.0MHz CL-2025-02

XCL240B163FR-G

软启动时间：0.3ms 1.6V 3.0MHz CL-2025-02

XCL240B1H3FR-G

软启动时间：0.3ms 1.65V 3.0MHz CL-2025-02

XCL240B173FR-G

软启动时间：0.3ms 1.7V 3.0MHz CL-2025-02

XCL240B1K3FR-G

软启动时间：0.3ms 1.75V 3.0MHz CL-2025-02

XCL240B183FR-G

软启动时间：0.3ms 1.8V 3.0MHz CL-2025-02

XCL240B1L3FR-G

软启动时间：0.3ms 1.85V 3.0MHz CL-2025-02

XCL240B193FR-G

软启动时间：0.3ms 1.9V 3.0MHz CL-2025-02

XCL240B1M3FR-G

软启动时间：0.3ms 1.95V 3.0MHz CL-2025-02

XCL240B203FR-G

软启动时间：0.3ms 2V 3.0MHz CL-2025-02

XCL240B2A3FR-G

软启动时间：0.3ms 2.05V 3.0MHz CL-2025-02

XCL240B213FR-G

软启动时间：0.3ms 2.1V 3.0MHz CL-2025-02

XCL240B2B3FR-G

软启动时间：0.3ms 2.15V 3.0MHz CL-2025-02

XCL240B223FR-G

软启动时间：0.3ms 2.2V 3.0MHz CL-2025-02

XCL240B2C3FR-G

软启动时间：0.3ms 2.25V 3.0MHz CL-2025-02

XCL240B233FR-G

软启动时间：0.3ms 2.3V 3.0MHz CL-2025-02

XCL240B2D3FR-G

软启动时间：0.3ms 2.35V 3.0MHz CL-2025-02

XCL240B243FR-G

软启动时间：0.3ms 2.4V 3.0MHz CL-2025-02

XCL240B2E3FR-G

软启动时间：0.3ms 2.45V 3.0MHz CL-2025-02

XCL240B253FR-G

软启动时间：0.3ms 2.5V 3.0MHz CL-2025-02

XCL240B2F3FR-G

软启动时间：0.3ms 2.55V 3.0MHz CL-2025-02

XCL240B263FR-G

软启动时间：0.3ms 2.6V 3.0MHz CL-2025-02

XCL240B2H3FR-G

软启动时间：0.3ms 2.65V 3.0MHz CL-2025-02

XCL240B273FR-G

软启动时间：0.3ms 2.7V 3.0MHz CL-2025-02

XCL240B2K3FR-G

软启动时间：0.3ms 2.75V 3.0MHz CL-2025-02

XCL240B283FR-G

软启动时间：0.3ms 2.8V 3.0MHz CL-2025-02

XCL240B2L3FR-G

软启动时间：0.3ms 2.85V 3.0MHz CL-2025-02

XCL240B293FR-G

软启动时间：0.3ms 2.9V 3.0MHz CL-2025-02

XCL240B2M3FR-G

软启动时间：0.3ms 2.95V 3.0MHz CL-2025-02

XCL240B303FR-G

软启动时间：0.3ms 3V 3.0MHz CL-2025-02

XCL240B3A3FR-G

软启动时间：0.3ms 3.05V 3.0MHz CL-2025-02

XCL240B313FR-G

软启动时间：0.3ms 3.1V 3.0MHz CL-2025-02

XCL240B3B3FR-G

软启动时间：0.3ms 3.15V 3.0MHz CL-2025-02

XCL240B323FR-G

软启动时间：0.3ms 3.2V 3.0MHz CL-2025-02

XCL240B3C3FR-G

软启动时间：0.3ms 3.25V 3.0MHz CL-2025-02

XCL240B333FR-G

软启动时间：0.3ms 3.3V 3.0MHz CL-2025-02

XCL240B3D3FR-G

软启动时间：0.3ms 3.35V 3.0MHz CL-2025-02

XCL240B343FR-G

软启动时间：0.3ms 3.4V 3.0MHz CL-2025-02

XCL240B3E3FR-G

软启动时间：0.3ms 3.45V 3.0MHz CL-2025-02

XCL240B353FR-G

软启动时间：0.3ms 3.5V 3.0MHz CL-2025-02

XCL240B3F3FR-G

软启动时间：0.3ms 3.55V 3.0MHz CL-2025-02

XCL240B363FR-G

软启动时间：0.3ms 3.6V 3.0MHz CL-2025-02
