36V工作、内置驱动FET、600mA同步整流降压型DC/DC转换器
XD9704系列是一款支持36V工作电压、内置高侧驱动FET和低侧驱动FET的同步整流降压型DC/DC转换器。其输入电压范围为3.0V~36.0V，开关频率为2.2MHz，并采用同步整流方式，可实现高效率、稳定的电压输出。
通过外部电阻可将输出电压设置为2.8V~20.0V，因此同一型号即可满足多种电源线路的需求。通过在EN/SS端子外接电阻和电容，还可将软启动时间设置得比内部软启动时间更长。此外，产品内置Power Good功能，可实时监测输出电压状态。结合软启动时间外部调节功能和Power Good功能，可轻松实现电源时序控制。
在保护功能方面，产品内置电流限制和热关断功能，即使在异常情况下也能提供可靠的保护，确保产品安全稳定地工作。
特点
| 输入电压 | 3.0V ~ 36.0V（额定40.0V） |
| 尖峰电压 | 46.0V（施加时间≦400ms） |
| 输出电压 | 2.8V ~ 20.0V |
| FB 电压 | 0.75V ±1.5% |
| 最大输出电流 | 600mA |
| 工作频率 | 2.2MHz |
| 控制方式 | F-PWM 控制 |
| 效率 | 88% @ 12V→5V, 300mA |
| 保护功能 | 电流限制（自动恢复） 热关断 |
| 功能 | 软启动（可外部调节） Power Good 功能（仅DFN1820-6J） |
| 输出电容器 | 支持陶瓷电容器 |
| 工作结温 | -40℃ ~ 150℃ |
| 环保相关 | 符合EU RoHS指令，无铅 |

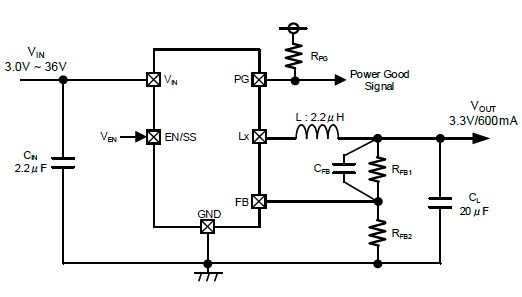

典型电路框图
封装
| 封装名称 | 引脚数 | 个/Reel | 外形尺寸（mm） |
|---|---|---|---|
| SOT-89-5 | 5 | 1,000 | 4.5 x 4.6 x 1.6 |
XD9704 系列型号列表
| 型号 | 样品 | FB电压 | 工作频率 | 封装 | EDA | 在线商店 |
|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
XD9704B75DPR-Q |
0.75V | 2.2MHz | SOT-89-5 |
