分离感测端子（最大施加电压 76V）/低消耗（0.5μA） 多功能电压检测器

XD6138系列是高精度电压检测器，具有单独的检测端和外部延时电容，可以检测高电压。

感测端子的最大施加电压为76V，检测电压可在2.3V至20.0V范围内设定，从而可以直接监视高电压。释放电压也可在2.5V至24.0V的范围内设置，从而允许您选择多种检测和释放电压的组合。由于不再需要以往的电阻分压，因此可以提高检测/释放电压的精度，并减少分压电阻的消耗电流，有助于降低功耗。还可以利用外部电容器来调整延迟时间，并且可以选择检测/释放时间的比率，因此可以根据应用来设置检测/释放时间。

此外，由于检测端子和电源端子分离，即使监测电压降至0V，仍能保持检测状态，并且设备不会进入不稳定状态。

特点

工作电压范围 2.2V~6.0V
VSEN电压范围 0.0V~76.0V
检测电压范围 2.3V～20.0V
释放电压范围 2.5V～24.0V（+5%至+50%检测电压）
检测电压精度 ±1.5%(Ta=+25℃),±3.0%(Ta=-40℃~125℃)
释放电压精度 ±1.5% (Ta=+25℃),±3.0% (Ta=-40℃~125℃)
检测电压温度特性 ±50ppm/℃
低电流消耗 IDD 0.5μA @ VDD=2.2V
ISEN 0.15μA @ VSEN=12V
输出类型 CMOS或Nch开漏
输出逻辑 检测时H电平或L电平
功能 检测/释放延迟时间外部可调
检测/释放时间比率可选
手动复位
工作温度范围 -40℃~125℃
环境相关 符合欧盟RoHS标准，无铅

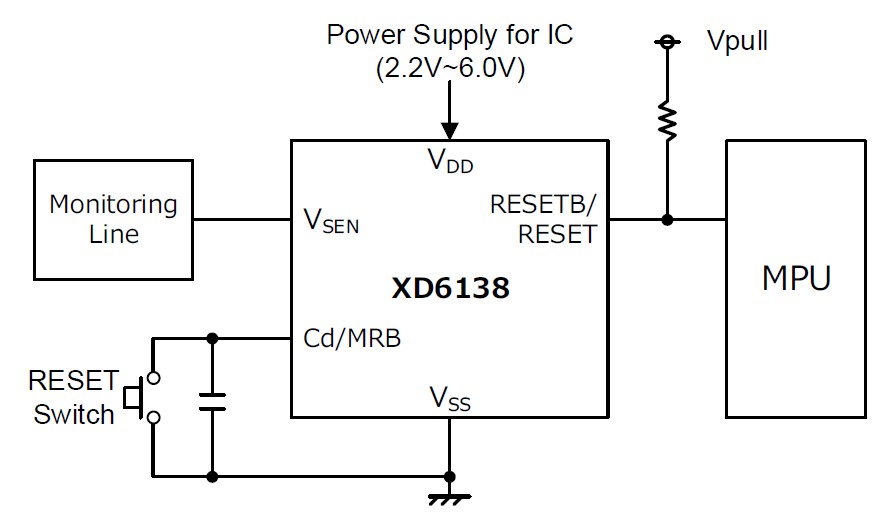

典型电路框图

技术文件

封装

封装名称 引脚数 个/Reel 外形尺寸（mm）
SOT-25 5 3,000 2.8 x 2.9 x 1.3

XD6138 系列型号列表

型号 样品 类型 延迟类型/手动复位 检测电压/释放电压 封装 EDA 在线商店

XD6138CF25MR-Q

 CMOS Output,Active Low 有手动复位功能 5.5V/5.8V SOT-25

XD6138BA37MR-Q

 CMOS Output,Active High 有手动复位功能 6.0V/6.3V SOT-25

XD6138NA37MR-Q

 Nch Open Drain,Active Low 有手动复位功能 6.0V/6.3V SOT-25

XD6138CAR5MR-Q

 CMOS Output,Active Low 有手动复位功能 9.0V/9.5V SOT-25

XD6138NA5VMR-Q

 Nch Open Drain,Active Low 有手动复位功能 12.0V/13.0V SOT-25

XD6138NATUMR-Q

 Nch Open Drain,Active Low 有手动复位功能 15.0V/16.0V SOT-25

XD6138BAR8MR-Q

 CMOS Output,Active High 有手动复位功能 10.0V/10.5V SOT-25

XD6138NF7UMR-Q

 Nch Open Drain,Active Low 有手动复位功能 9.5V/10.0V SOT-25

XD6138NA96MR-Q

 Nch Open Drain,Active Low 有手动复位功能 7.5V/9.7V SOT-25

XD6138ND9GMR-Q

 Nch Open Drain,Active Low 有手动复位功能 9.5V/10.0V SOT-25

XD6138CCCGMR-Q

 CMOS Output,Active Low 有手动复位功能 7.5V/9.7V SOT-25

XD6138NAE7MR-Q

 Nch Open Drain,Active Low 有手动复位功能 8.7V/9.2V SOT-25

XD6138NARJMR-Q

 Nch Open Drain,Active Low 有手动复位功能 7.6V/9.8V SOT-25

XD6138NCRJMR-Q

 Nch Open Drain,Active Low 有手动复位功能 7.6V/9.8V SOT-25

XD6138CARJMR-Q

 CMOS Output,Active Low 有手动复位功能 7.6V/9.8V SOT-25

XD6138CCRJMR-Q

 CMOS Output,Active Low 有手动复位功能 7.6V/9.8V SOT-25

XD6138NAL6MR-Q

 Nch Open Drain,Active Low 有手动复位功能 12.0V/13.0V SOT-25

XD6138NAN0MR-Q

 Nch Open Drain,Active Low 有手动复位功能 16.0V/17.0V SOT-25

XD6138CAN0MR-Q

 CMOS Output,Active Low 有手动复位功能 16.0V/17.0V SOT-25

XD6138NANLMR-Q

 Nch Open Drain,Active Low 有手动复位功能 14.5V/17.0V SOT-25

XD6138NFP0MR-Q

 Nch Open Drain,Active Low 有手动复位功能 20.0V/21.0V SOT-25

XD6138NASYMR-Q

 Nch Open Drain,Active Low 有手动复位功能 19.0V/20.0V SOT-25

XD6138NAQEMR-Q

 Nch Open Drain,Active Low 有手动复位功能 15.5V/20.0V SOT-25

XD6138NAQTMR-Q

 Nch Open Drain,Active Low 有手动复位功能 17.5V/18.5V SOT-25
