HiSAT-COT®控制1.5A线圈一体型降压DC/DC转换器“micro DC/DC”

XCL238系列是线圈和控制IC一体型的超小型（3.2mm x 2.5mm，h=1.0mm）降压DC/DC转换器。
只需在外部元件上添加两个陶瓷电容器即可创建电源电路。 由于线圈是内置的，所以电路板布局更加容易，并且可以最大限度地减少因元件放置和接线而引起的故障和噪声。
输出电压可在0.8V至3.6V范围内以0.05V间隔进行内部设置。
HiSAT-COT控制的高速瞬态响应技术可以在负载波动期间将输出电压降至最低，非常适合FPGA和需要输出电压稳定性的设备等瞬时负载波动较大的应用。

(*)HiSAT-COT是特瑞仕为DC/DC转换器产品而独自开发的高速瞬态响应技术。最适用于要求高精度以及高安定度电源电压的集成电路。

特点

输入电压范围2.5V ~ 5.5V
输出电压0.80V ~ 1.00V (±20mV)
1.05V ~ 3.60V (±2.0%)
工作频率3.0MHz
输出电流1.5A
电流消耗25μA
效率89%(VIN=3.8V,VOUT=1.8V,IOUT=500mA)
控制方式HiSAT-COT控制
PWM/PFM自动切换
保护特性热关断
电流限制
短路保护
功能软启动
UVLO
CL放电
电容器兼容陶瓷电容器
工作环境温度-40℃~105℃

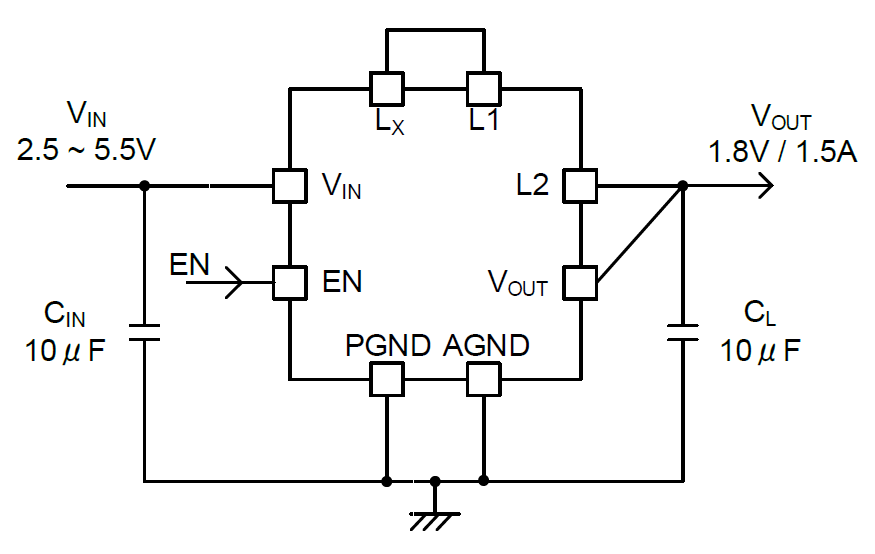

典型电路框图

技术文件

封装

封装名称 引脚数 个/Reel 外形尺寸（mm）
USP-9B01 9 3,000 2.5 × 3.2 × 1.05

XCL238 系列型号列表

型号 样品 类型 输出电压 工作频率 封装 EDA 在线商店

XCL238B083D2-G

软启动时间：0.3ms 0.8V 3.0MHz USP-9B01

XCL238B0L3D2-G

软启动时间：0.3ms 0.85V 3.0MHz USP-9B01

XCL238B093D2-G

软启动时间：0.3ms 0.9V 3.0MHz USP-9B01

XCL238B0M3D2-G

软启动时间：0.3ms 0.95V 3.0MHz USP-9B01

XCL238B103D2-G

软启动时间：0.3ms 1V 3.0MHz USP-9B01

XCL238B1A3D2-G

软启动时间：0.3ms 1.05V 3.0MHz USP-9B01

XCL238B113D2-G

软启动时间：0.3ms 1.1V 3.0MHz USP-9B01

XCL238B1B3D2-G

软启动时间：0.3ms 1.15V 3.0MHz USP-9B01

XCL238B123D2-G

软启动时间：0.3ms 1.2V 3.0MHz USP-9B01

XCL238B1C3D2-G

软启动时间：0.3ms 1.25V 3.0MHz USP-9B01

XCL238B133D2-G

软启动时间：0.3ms 1.3V 3.0MHz USP-9B01

XCL238B1D3D2-G

软启动时间：0.3ms 1.35V 3.0MHz USP-9B01

XCL238B143D2-G

软启动时间：0.3ms 1.4V 3.0MHz USP-9B01

XCL238B1E3D2-G

软启动时间：0.3ms 1.45V 3.0MHz USP-9B01

XCL238B153D2-G

软启动时间：0.3ms 1.5V 3.0MHz USP-9B01

XCL238B1F3D2-G

软启动时间：0.3ms 1.55V 3.0MHz USP-9B01

XCL238B163D2-G

软启动时间：0.3ms 1.6V 3.0MHz USP-9B01

XCL238B1H3D2-G

软启动时间：0.3ms 1.65V 3.0MHz USP-9B01

XCL238B173D2-G

软启动时间：0.3ms 1.7V 3.0MHz USP-9B01

XCL238B1K3D2-G

软启动时间：0.3ms 1.75V 3.0MHz USP-9B01

XCL238B183D2-G

软启动时间：0.3ms 1.8V 3.0MHz USP-9B01

XCL238B1L3D2-G

软启动时间：0.3ms 1.85V 3.0MHz USP-9B01

XCL238B193D2-G

软启动时间：0.3ms 1.9V 3.0MHz USP-9B01

XCL238B1M3D2-G

软启动时间：0.3ms 1.95V 3.0MHz USP-9B01

XCL238B203D2-G

软启动时间：0.3ms 2V 3.0MHz USP-9B01

XCL238B2A3D2-G

软启动时间：0.3ms 2.05V 3.0MHz USP-9B01

XCL238B213D2-G

软启动时间：0.3ms 2.1V 3.0MHz USP-9B01

XCL238B2B3D2-G

软启动时间：0.3ms 2.15V 3.0MHz USP-9B01

XCL238B223D2-G

软启动时间：0.3ms 2.2V 3.0MHz USP-9B01

XCL238B2C3D2-G

软启动时间：0.3ms 2.25V 3.0MHz USP-9B01

XCL238B233D2-G

软启动时间：0.3ms 2.3V 3.0MHz USP-9B01

XCL238B2D3D2-G

软启动时间：0.3ms 2.35V 3.0MHz USP-9B01

XCL238B243D2-G

软启动时间：0.3ms 2.4V 3.0MHz USP-9B01

XCL238B2E3D2-G

软启动时间：0.3ms 2.45V 3.0MHz USP-9B01

XCL238B253D2-G

软启动时间：0.3ms 2.5V 3.0MHz USP-9B01

XCL238B2F3D2-G

软启动时间：0.3ms 2.55V 3.0MHz USP-9B01

XCL238B263D2-G

软启动时间：0.3ms 2.6V 3.0MHz USP-9B01

XCL238B2H3D2-G

软启动时间：0.3ms 2.65V 3.0MHz USP-9B01

XCL238B273D2-G

软启动时间：0.3ms 2.7V 3.0MHz USP-9B01

XCL238B2K3D2-G

软启动时间：0.3ms 2.75V 3.0MHz USP-9B01

XCL238B283D2-G

软启动时间：0.3ms 2.8V 3.0MHz USP-9B01

XCL238B2L3D2-G

软启动时间：0.3ms 2.85V 3.0MHz USP-9B01

XCL238B293D2-G

软启动时间：0.3ms 2.9V 3.0MHz USP-9B01

XCL238B2M3D2-G

软启动时间：0.3ms 2.95V 3.0MHz USP-9B01

XCL238B303D2-G

软启动时间：0.3ms 3V 3.0MHz USP-9B01

XCL238B3A3D2-G

软启动时间：0.3ms 3.05V 3.0MHz USP-9B01

XCL238B313D2-G

软启动时间：0.3ms 3.1V 3.0MHz USP-9B01

XCL238B3B3D2-G

软启动时间：0.3ms 3.15V 3.0MHz USP-9B01

XCL238B323D2-G

软启动时间：0.3ms 3.2V 3.0MHz USP-9B01

XCL238B3C3D2-G

软启动时间：0.3ms 3.25V 3.0MHz USP-9B01

XCL238B333D2-G

软启动时间：0.3ms 3.3V 3.0MHz USP-9B01

XCL238B3D3D2-G

软启动时间：0.3ms 3.35V 3.0MHz USP-9B01

XCL238B343D2-G

软启动时间：0.3ms 3.4V 3.0MHz USP-9B01

XCL238B3E3D2-G

软启动时间：0.3ms 3.45V 3.0MHz USP-9B01

XCL238B353D2-G

软启动时间：0.3ms 3.5V 3.0MHz USP-9B01

XCL238B3F3D2-G

软启动时间：0.3ms 3.55V 3.0MHz USP-9B01

XCL238B363D2-G

软启动时间：0.3ms 3.6V 3.0MHz USP-9B01

XCL238E083D2-G

软启动时间：0.4ms 0.8V 3.0MHz USP-9B01

XCL238E0L3D2-G

软启动时间：0.4ms 0.85V 3.0MHz USP-9B01

XCL238E093D2-G

软启动时间：0.4ms 0.9V 3.0MHz USP-9B01

XCL238E0M3D2-G

软启动时间：0.4ms 0.95V 3.0MHz USP-9B01

XCL238E103D2-G

软启动时间：0.4ms 1V 3.0MHz USP-9B01

XCL238E1A3D2-G

软启动时间：0.4ms 1.05V 3.0MHz USP-9B01

XCL238E113D2-G

软启动时间：0.4ms 1.1V 3.0MHz USP-9B01

XCL238E1B3D2-G

软启动时间：0.4ms 1.15V 3.0MHz USP-9B01

XCL238E123D2-G

软启动时间：0.4ms 1.2V 3.0MHz USP-9B01

XCL238E1C3D2-G

软启动时间：0.4ms 1.25V 3.0MHz USP-9B01

XCL238E133D2-G

软启动时间：0.4ms 1.3V 3.0MHz USP-9B01

XCL238E1D3D2-G

软启动时间：0.4ms 1.35V 3.0MHz USP-9B01

XCL238E143D2-G

软启动时间：0.4ms 1.4V 3.0MHz USP-9B01

XCL238E1E3D2-G

软启动时间：0.4ms 1.45V 3.0MHz USP-9B01

XCL238E153D2-G

软启动时间：0.4ms 1.5V 3.0MHz USP-9B01

XCL238E1F3D2-G

软启动时间：0.4ms 1.55V 3.0MHz USP-9B01

XCL238E163D2-G

软启动时间：0.4ms 1.6V 3.0MHz USP-9B01

XCL238E1H3D2-G

软启动时间：0.4ms 1.65V 3.0MHz USP-9B01

XCL238E173D2-G

软启动时间：0.4ms 1.7V 3.0MHz USP-9B01

XCL238E1K3D2-G

软启动时间：0.4ms 1.75V 3.0MHz USP-9B01

XCL238E183D2-G

软启动时间：0.4ms 1.8V 3.0MHz USP-9B01

XCL238E1L3D2-G

软启动时间：0.4ms 1.85V 3.0MHz USP-9B01

XCL238E193D2-G

软启动时间：0.4ms 1.9V 3.0MHz USP-9B01

XCL238E1M3D2-G

软启动时间：0.4ms 1.95V 3.0MHz USP-9B01

XCL238E203D2-G

软启动时间：0.4ms 2V 3.0MHz USP-9B01

XCL238E2A3D2-G

软启动时间：0.4ms 2.05V 3.0MHz USP-9B01

XCL238E213D2-G

软启动时间：0.4ms 2.1V 3.0MHz USP-9B01

XCL238E2B3D2-G

软启动时间：0.4ms 2.15V 3.0MHz USP-9B01

XCL238E223D2-G

软启动时间：0.4ms 2.2V 3.0MHz USP-9B01

XCL238E2C3D2-G

软启动时间：0.4ms 2.25V 3.0MHz USP-9B01

XCL238E233D2-G

软启动时间：0.4ms 2.3V 3.0MHz USP-9B01

XCL238E2D3D2-G

软启动时间：0.4ms 2.35V 3.0MHz USP-9B01

XCL238E243D2-G

软启动时间：0.4ms 2.4V 3.0MHz USP-9B01

XCL238E2E3D2-G

软启动时间：0.4ms 2.45V 3.0MHz USP-9B01

XCL238E253D2-G

软启动时间：0.4ms 2.5V 3.0MHz USP-9B01

XCL238E2F3D2-G

软启动时间：0.4ms 2.55V 3.0MHz USP-9B01

XCL238E263D2-G

软启动时间：0.4ms 2.6V 3.0MHz USP-9B01

XCL238E2H3D2-G

软启动时间：0.4ms 2.65V 3.0MHz USP-9B01

XCL238E273D2-G

软启动时间：0.4ms 2.7V 3.0MHz USP-9B01

XCL238E2K3D2-G

软启动时间：0.4ms 2.75V 3.0MHz USP-9B01

XCL238E283D2-G

软启动时间：0.4ms 2.8V 3.0MHz USP-9B01

XCL238E2L3D2-G

软启动时间：0.4ms 2.85V 3.0MHz USP-9B01

XCL238E293D2-G

软启动时间：0.4ms 2.9V 3.0MHz USP-9B01

XCL238E2M3D2-G

软启动时间：0.4ms 2.95V 3.0MHz USP-9B01

XCL238E303D2-G

软启动时间：0.4ms 3V 3.0MHz USP-9B01

XCL238E3A3D2-G

软启动时间：0.4ms 3.05V 3.0MHz USP-9B01

XCL238E313D2-G

软启动时间：0.4ms 3.1V 3.0MHz USP-9B01

XCL238E3B3D2-G

软启动时间：0.4ms 3.15V 3.0MHz USP-9B01

XCL238E323D2-G

软启动时间：0.4ms 3.2V 3.0MHz USP-9B01

XCL238E3C3D2-G

软启动时间：0.4ms 3.25V 3.0MHz USP-9B01

XCL238E333D2-G

软启动时间：0.4ms 3.3V 3.0MHz USP-9B01

XCL238E3D3D2-G

软启动时间：0.4ms 3.35V 3.0MHz USP-9B01

XCL238E343D2-G

软启动时间：0.4ms 3.4V 3.0MHz USP-9B01

XCL238E3E3D2-G

软启动时间：0.4ms 3.45V 3.0MHz USP-9B01

XCL238E353D2-G

软启动时间：0.4ms 3.5V 3.0MHz USP-9B01

XCL238E3F3D2-G

软启动时间：0.4ms 3.55V 3.0MHz USP-9B01

XCL238E363D2-G

软启动时间：0.4ms 3.6V 3.0MHz USP-9B01
