内置18V工作驱动Tr. 500mA 同步整流降压DC/DC转换器
XC9263系列是一款内置18V工作High Side驱动Tr.和Low Side驱动Tr.的同步整流降压DC/DC转换器。输入电压范围为3V～18V，输出电流为500mA，可实现高效率、稳定的电源供电。此外，负载电容（CL）可使用陶瓷电容器等低ESR电容器。
内置0.75V基准电压源，通过外部电阻（RFB1、RFB2）可将输出电压设置为1V～15V。开关频率可从500kHz、1.2MHz和2.2MHz中选择。此外，在轻负载时通过PFM控制运行，可实现从轻负载到重负载整个范围内的高效率。
软启动时间内部设定为1.0ms（TYP），此外，通过连接至EN/SS端子的外部电阻和电容，可任意设置比内部软启动时间更长的软启动时间。内置UVLO功能，当输入电压低于2.7V时，会强制关闭驱动Tr.。此外，通过Power Good功能，可监测输出电压状态。保护功能方面，内置过电流保护和热关断功能，即使发生短路，也能够安全使用。
特点
| 输入电压 | 3V～18V（额定20V |
| FB电压 | 0.75V±1.5% |
| 工作频率 | 500kHz, 1.2MHz, 2.2MHz |
| 最大电流 | 500mA |
| 控制方式 | PWM 效率85%@12V→5V, 1mA |
| 软启动功能 | 外部设定（外接RC） |
| 保护功能 | 过电流限制 自动恢复（B类型） 积分锁存（A类型） 热关断 |
| 输出电容 | 支持陶瓷电容器 |
| 环保相关 | 符合EU RoHS指令、无铅ー |

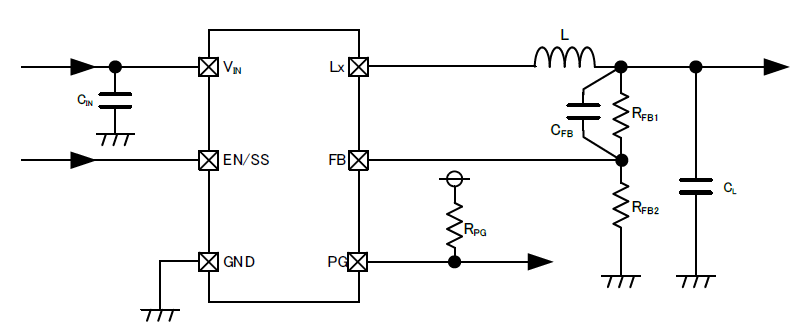

典型电路框图
封装
