适用于 CV 充电兼容二次电池的电池电压监控 IC（释放电压 2.45V、滞后宽度 0.35V 至 0.85V、超低功耗电压检测器）

XC6142系列适用于支持CV充电的二次电池及电双层电容器的电池电压监视IC。
通过将释放电压设定为2.45V并增大滞后幅度，即使内部阻抗较高的二次电池因浪涌电流而导致电压下降，也能继续输出释放信号。

当电池电压下降时，输出信号设置为检测状态，停止下游系统并使其处于待机状态，直到二次电池充电完成。此外，滞后宽度（0.35V～0.85V）可选，可按照二次电池的内部阻抗和过放电电压选择滞后宽度。

除了超小型、薄型的USPQ-4B05封装外，还提供SSOT-24封装，为移动设备的小型化和高密度安装做出贡献。
此外，即使输入电压低于最低工作电压，不确定操作预防功能也会阻止输出电压升至最低值，从而防止系统故障。

特点

工作电压范围 1.1V~6.0V
释放电压设定值 2.45V
检测电压设定值 1.6V～2.1V（0.1V间距）
释放电压精度 ±1.3% (Ta=25℃)
±2.0% (Ta=-40℃~ 105℃)
检测电压精度 ±0.8% (Ta=25℃)
±2.5% (Ta=-40℃ ~ 105℃)
检测电压温度特性 ±50ppm/℃
低电流消耗 104nA (检测时VIN=1.44V,VDF=1.6V)
139nA (释放时VIN=2.7V)
输出类型 CMOS输出或N沟道开漏输出
输出逻辑 检测时间：H电平或L电平
防止不稳定工作 输出端电压0.38V (MAX: Ta=-40℃~ 105℃)
@电源输入端电压<最低工作电压
※仅限CMOS输出
工作温度 -40℃~105℃
环保 符合欧盟RoHS标准，无铅

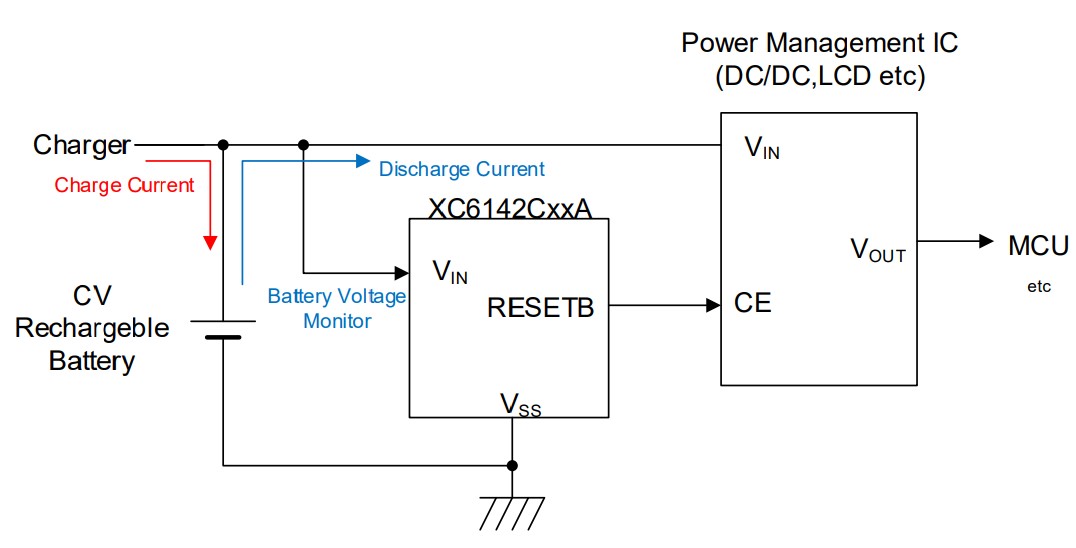

典型电路框图

技术文件

封装

封装名称 引脚数 个/Reel 外形尺寸（mm）
SSOT-24 4 3,000 2.0 x 2.1 x 1.1
USPQ-4B05 4 5,000 1.0 x 1.0 x 0.33

XC6142 系列型号列表

型号 样品 输出配置 检测电压 类型 封装 EDA 在线商店

XC6142C16A9R-G

 CMOS输出 1.6V Active Low USPQ-4B05

XC6142C17A9R-G

 CMOS输出 1.7V Active Low USPQ-4B05

XC6142C18A9R-G

 CMOS输出 1.8V Active Low USPQ-4B05

XC6142C19A9R-G

 CMOS输出 1.9V Active Low USPQ-4B05

XC6142C20A9R-G

 CMOS输出 2.0V Active Low USPQ-4B05

XC6142C21A9R-G

 CMOS输出 2.1V Active Low USPQ-4B05

XC6142N16A9R-G

 Nch开漏输出 1.6V Active Low USPQ-4B05

XC6142N17A9R-G

 Nch开漏输出 1.7V Active Low USPQ-4B05

XC6142N18A9R-G

 Nch开漏输出 1.8V Active Low USPQ-4B05

XC6142N19A9R-G

 Nch开漏输出 1.9V Active Low USPQ-4B05

XC6142N20A9R-G

 Nch开漏输出 2.0V Active Low USPQ-4B05

XC6142N21A9R-G

 Nch开漏输出 2.1V Active Low USPQ-4B05

XC6142C16C9R-G

 CMOS输出 1.6V Active High USPQ-4B05

XC6142C17C9R-G

 CMOS输出 1.7V Active High USPQ-4B05

XC6142C18C9R-G

 CMOS输出 1.8V Active High USPQ-4B05

XC6142C19C9R-G

 CMOS输出 1.9V Active High USPQ-4B05

XC6142C20C9R-G

 CMOS输出 2.0V Active High USPQ-4B05

XC6142C21C9R-G

 CMOS输出 2.1V Active High USPQ-4B05

XC6142N16C9R-G

 Nch开漏输出 1.6V Active High USPQ-4B05

XC6142N17C9R-G

 Nch开漏输出 1.7V Active High USPQ-4B05

XC6142N18C9R-G

 Nch开漏输出 1.8V Active High USPQ-4B05

XC6142N19C9R-G

 Nch开漏输出 1.9V Active High USPQ-4B05

XC6142N20C9R-G

 Nch开漏输出 2.0V Active High USPQ-4B05

XC6142N21C9R-G

 Nch开漏输出 2.1V Active High USPQ-4B05

XC6142C16ANR-G

 CMOS输出 1.6V Active Low SSOT-24

XC6142C17ANR-G

 CMOS输出 1.7V Active Low SSOT-24

XC6142C18ANR-G

 CMOS输出 1.8V Active Low SSOT-24

XC6142C19ANR-G

 CMOS输出 1.9V Active Low SSOT-24

XC6142C20ANR-G

 CMOS输出 2.0V Active Low SSOT-24

XC6142C21ANR-G

 CMOS输出 2.1V Active Low SSOT-24

XC6142N16ANR-G

 Nch开漏输出 1.6V Active Low SSOT-24

XC6142N17ANR-G

 Nch开漏输出 1.7V Active Low SSOT-24

XC6142N18ANR-G

 Nch开漏输出 1.8V Active Low SSOT-24

XC6142N19ANR-G

 Nch开漏输出 1.9V Active Low SSOT-24

XC6142N20ANR-G

 Nch开漏输出 2.0V Active Low SSOT-24

XC6142N21ANR-G

 Nch开漏输出 2.1V Active Low SSOT-24

XC6142C16CNR-G

 CMOS输出 1.6V Active High SSOT-24

XC6142C17CNR-G

 CMOS输出 1.7V Active High SSOT-24

XC6142C18CNR-G

 CMOS输出 1.8V Active High SSOT-24

XC6142C19CNR-G

 CMOS输出 1.9V Active High SSOT-24

XC6142C20CNR-G

 CMOS输出 2.0V Active High SSOT-24

XC6142C21CNR-G

 CMOS输出 2.1V Active High SSOT-24

XC6142N16CNR-G

 Nch开漏输出 1.6V Active High SSOT-24

XC6142N17CNR-G

 Nch开漏输出 1.7V Active High SSOT-24

XC6142N18CNR-G

 Nch开漏输出 1.8V Active High SSOT-24

XC6142N19CNR-G

 Nch开漏输出 1.9V Active High SSOT-24

XC6142N20CNR-G

 Nch开漏输出 2.0V Active High SSOT-24

XC6142N21CNR-G

 Nch开漏输出 2.1V Active High SSOT-24
